Зарядка электромобиля от бытовой розетки: риски и правила

Машина берёт ток часами, а состояние розетки, соединений в стене и проводки часто неизвестно.

Риск не обязательно проявится сразу. Контакты могут нагреваться при каждой зарядке, постепенно ослабевать и окисляться. Поэтому зарядка электромобиля от бытовой розетки требует не только подходящего кабеля, но и понимания, какую нагрузку выдерживает домашняя сеть.

Физика процесса: почему бытовая сеть работает на пределе возможностей

Обычная однофазная бытовая сеть рассчитана примерно на 220–230 В. Розетка Schuko обычно рассчитана на ток до 16 А, но это не означает, что любую старую розетку безопасно нагружать таким током в течение многих часов. Паспортный номинал не учитывает изношенные контакты, плохой монтаж и состояние проводки конкретного дома.

При напряжении около 230 В ток 10 А даёт мощность примерно 2,3 кВт, а 16 А — около 3,7 кВт. Это заметно меньше, чем мощность домашней зарядной станции, а в реальности скорость может оказаться ещё ниже: ток ограничивает переносное зарядное устройство, автомобиль или сама сеть.

Для понимания времени можно разделить ёмкость батареи на мощность зарядки. Батарея на 60 кВт·ч при мощности около 2,3 кВт будет заряжаться теоретически больше суток, если начинать с почти пустой. На практике расчёт усложняют потери и то, что мощность не всегда остаётся постоянной. Поэтому зарядить за ночь весь аккумулятор обычно не получится. Зато можно добавить запас хода, если машина простояла подключённой несколько часов.

Время зарядки электромобиля от 220 вольт зависит от нескольких условий:

• ёмкости батареи и того, насколько она разряжена;
• установленного ограничения по току;
• возможностей переносного зарядного устройства и бортового зарядного устройства автомобиля;
• напряжения в сети и состояния проводки;
• температуры и особенностей управления зарядкой у конкретной модели.

Переносное устройство обычно позволяет выбрать ток. Это полезная функция, но она не превращает старую розетку в подходящую для регулярной нагрузки. Если инструкция автомобиля предусматривает ограничения для бытовой сети, их нужно соблюдать. Универсального значения, безопасного для любой розетки, не существует.

Бытовая розетка может дать машине заряд, но её номинал сам по себе не доказывает, что вся линия выдержит многочасовую нагрузку.

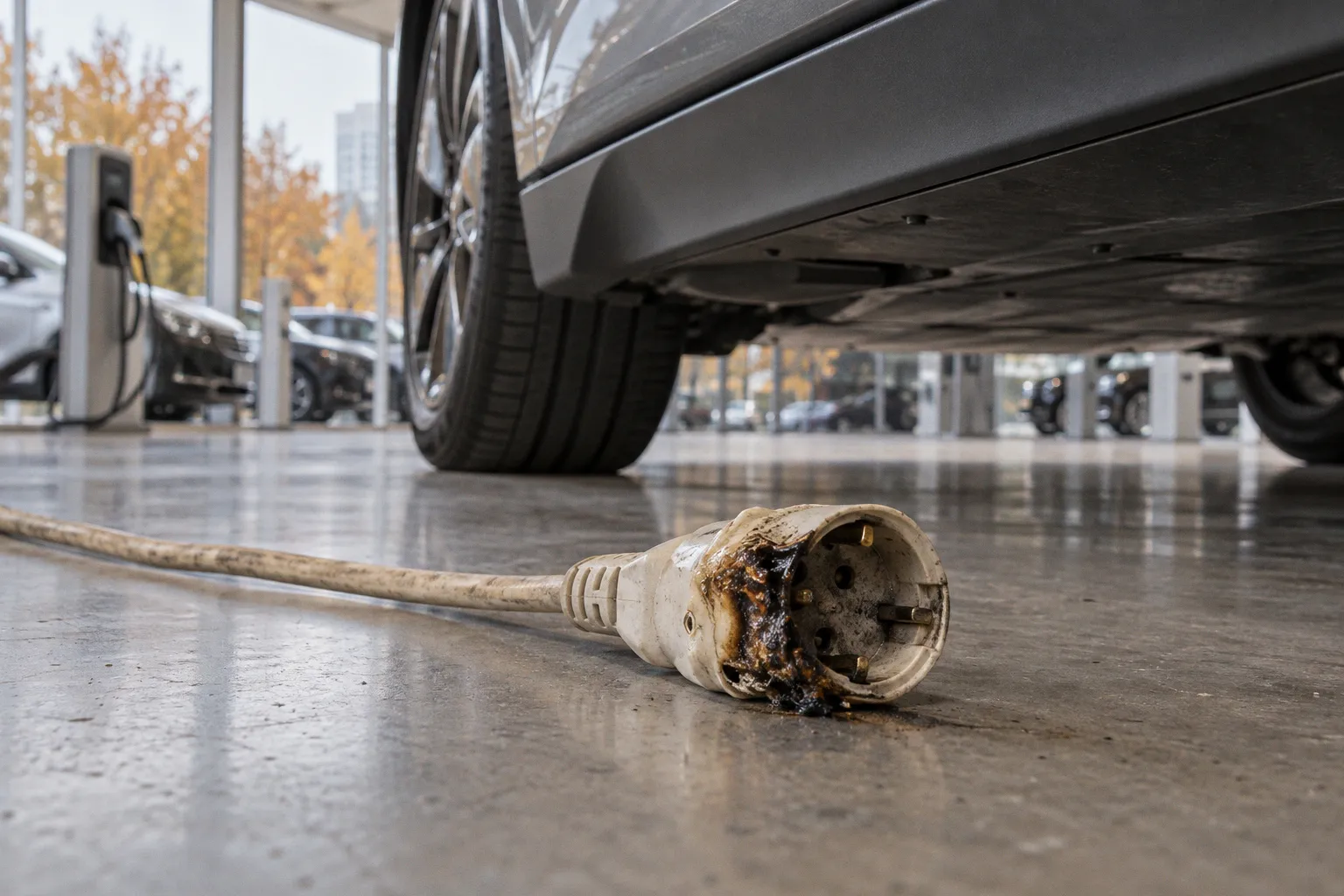

Термический износ и пожарная опасность стандартных розеток Schuko

Во время зарядки тепло возникает в проводах, вилке и контактных соединениях. Чем выше ток и чем хуже контакт, тем сильнее локальный нагрев. Особенно коварны неплотная посадка вилки, ослабленные клеммы и следы прежнего перегрева. На вид розетка может казаться целой, хотя внутри уже есть проблема.

В отличие от чайника, который обычно работает недолго, электромобиль может потреблять ток несколько часов подряд. Именно длительность нагрузки делает состояние соединений особенно важным. Розетка, которая справляется с кратковременным включением мощного прибора, не обязательно годится для ежедневной зарядки машины.

Признаки, при которых зарядку нужно прекратить: вилка или розетка заметно нагреваются, появился запах нагретого пластика, слышно потрескивание, видны потемнения, оплавление или искрение. Не следует проверять розетку на прочность, продолжая зарядку на меньшем токе. Сначала нужно отключить питание и поручить осмотр электрику.

Скрытый нагрев опаснее заметного. Контакт может понемногу ухудшаться, а тепло — накапливаться внутри корпуса или распределительной коробки. Если розетка старая, вилка держится неплотно, проводка алюминиевая или в щите регулярно срабатывает автомат, подключать к такой линии электромобиль нельзя до проверки.

Важно оценивать всю цепь, а не только лицевую панель. В неё входят кабель от щита, соединения в коробках, автоматический выключатель, сама розетка и вилка зарядного устройства. Слабое место может находиться в любом из этих участков. Замена одной розетки на новую не решит проблему, если повреждение или недостаточное сечение кабеля остались за стеной.

Энергоэффективность и потери: почему медленная зарядка обходится дороже, чем кажется

Часть энергии при зарядке не попадает в батарею: она расходуется на работу электроники автомобиля и зарядного устройства, а также рассеивается в виде тепла. Доля потерь зависит от модели, температуры, мощности и условий зарядки. Поэтому нельзя считать, что у любой медленной зарядки ровно 15% энергии уходит впустую.

При низкой мощности зарядка действительно может быть менее эффективной: автомобилю приходится дольше поддерживать работу управляющих систем, а потери в конкретной цепи зависят от её состояния и длины. Но сравнивать домашнюю розетку и быструю станцию только по одному проценту некорректно. У быстрых станций тоже есть потери, а итоговая эффективность меняется в зависимости от оборудования и условий.

Для владельца практический вывод проще: если для пополнения батареи требуется много часов, потребление из сети будет выше энергии, которая в итоге окажется доступна для движения. Точный расход лучше смотреть по счётчику и данным автомобиля, если они доступны. Расчёт «ёмкость батареи плюс фиксированный процент» даст лишь приблизительную оценку.

Есть и бытовой нюанс. Зарядка на малой мощности может идти ночью, когда дом потребляет меньше, но сама по себе не становится бесплатной или безопасной. Если параллельно работают обогреватель, бойлер и другие мощные приборы, нагрузка на электросеть при зарядке авто складывается с их потреблением. Ограничение мощности зарядки помогает, но не отменяет необходимости оценить ввод, автомат и общую нагрузку квартиры или дома.

Технические требования к выделенной линии

Если электромобиль заряжают дома постоянно, лучше не использовать случайную розеточную группу, к которой уже подключены другие приборы. Для домашней зарядки проектируют отдельную линию от щита. Её параметры выбирают с учётом мощности зарядного устройства, длины трассы, способа прокладки кабеля и характеристик защитных устройств.

Популярный совет поставить кабель с конкретным сечением и считать вопрос закрытым здесь не работает. Сечение нельзя выбирать только по току: важны длина линии, материал жил, температура, способ прокладки и допустимое падение напряжения. Окончательный подбор должен делать квалифицированный электрик, а не владелец по таблице из интернета.

В отдельной линии обычно предусматривают защиту от перегрузки и короткого замыкания, а также защиту от токов утечки. Конкретный тип УЗО или дифференциального автомата зависит от зарядного оборудования. Одним установкам достаточно устройства определённого типа вместе со встроенной защитой от постоянной составляющей тока, другим требуется отдельное решение. Поэтому утверждение, что для любого электромобиля обязательно нужно именно УЗО типа B, слишком общее: нужно сверяться с документацией зарядной станции и местными электротехническими требованиями.

Перед установкой важно выяснить, какое оборудование уже есть в доме и какую нагрузку выдерживает ввод. В квартире с ограниченной выделенной мощностью зарядка может потребовать согласования или управления нагрузкой, чтобы автомобиль не заряжался на максимуме одновременно с другими мощными потребителями. В частном доме тоже стоит учитывать вводной автомат и общую мощность, а не только свободную розетку в гараже.

При выборе схемы пригодится такой порядок действий:

1. Найти инструкцию к переносному зарядному устройству и выяснить допустимые режимы подключения.

2. Попросить электрика проверить розетку, линию, соединения и состояние щита.

3. Определить, будет ли зарядка разовой или регулярной. Для постоянной эксплуатации предусмотреть отдельную линию.

4. Подобрать защитные устройства по требованиям производителя зарядного оборудования и параметрам сети.

5. После монтажа проверить работу линии под нагрузкой и прекратить использование, если появляются нагрев, запах или нестабильное соединение.

Установка розетки для электромобиля в гараже — это не просто монтаж корпуса на стену. Важны место установки, защита от влаги и механических повреждений, способ прокладки кабеля и возможность безопасно подключать и отключать зарядное устройство. Если машина стоит под открытым небом, оборудование должно подходить для таких условий. Для регулярной зарядки часто удобнее настенная станция, которая контролирует ток и рассчитана на этот режим, но и её установка требует корректно спроектированной линии.

Почему бытовые удлинители становятся причиной оплавления контактов

Удлинитель добавляет к цепи ещё одно соединение и ещё один участок кабеля. При большой длительной нагрузке слабым местом могут стать вилка, розетка переноски или контакты внутри катушки. Если кабель намотан, тепло отводится хуже, а при плохом соединении нагрев усиливается. Поэтому бытовой удлинитель, особенно катушечный, нельзя считать безопасным способом дотянуть зарядку до машины.

Перегрев возможен и у внешне исправной переноски. На результат влияют её конструкция, состояние контактов, длина и сечение кабеля, а также ток зарядки. Надпись о допустимом токе не гарантирует безопасность в конкретной ситуации, если кабель повреждён, соединения разболтаны или он лежит в условиях, где тепло плохо рассеивается.

Особенно рискованны цепочки из нескольких устройств: удлинитель, тройник, переходник, затем зарядный кабель. Каждое дополнительное соединение увеличивает число потенциальных слабых мест. Переходники для зарядки электромобиля не должны использоваться как способ обойти несовместимость вилки, розетки или системы заземления. Нужен штатный кабель и схема подключения, разрешённая производителем.

Если розетка не достаёт до автомобиля, правильное решение — организовать стационарную точку подключения на подходящем расстоянии или установить зарядную станцию. Не стоит прокладывать обычную переноску через проход, под дверью или там, где её могут придавить колёсами. Даже если зарядка однажды прошла без видимых последствий, это не подтверждает, что такой способ безопасен для повторения.

Удлинитель не усиливает домашнюю сеть. Он добавляет соединения, которые тоже могут нагреваться под длительной нагрузкой.

Когда бытовая розетка уместна

Заряжать электромобиль от обычной розетки можно только при соблюдении требований инструкции и после оценки состояния линии. Такой вариант разумнее рассматривать как резервный: например, чтобы получить небольшой запас хода, когда специальной станции нет. Для регулярной ночной зарядки розетка должна быть исправной, заземлённой и подключённой к линии, рассчитанной на длительную нагрузку.

Не ограничивайтесь осмотром пластика. Проверьте, плотно ли держится вилка, нет ли следов нагрева и известна ли вам схема подключения. Если история проводки неизвестна, безопаснее вызвать электрика до первой длительной зарядки. Уменьшение тока снижает нагрузку, но не исправляет плохой контакт и не делает повреждённую линию пригодной для использования.

После подключения первые сеансы лучше контролировать. Это не означает, что к розетке нужно прикасаться во время зарядки: при необычном нагреве, запахе, шуме или срабатывании защиты зарядку прекращают и разбираются с причиной. При этом отсутствие заметного нагрева снаружи не заменяет проверки проводки специалистом.

Бытовая розетка удобна своей доступностью, но не рассчитана автоматически на любой режим зарядки автомобиля. Для редкого пополнения запаса она может подойти, если сеть и оборудование исправны. Если машина заряжается дома постоянно, отдельная линия и станция дают более предсказуемое решение. Здесь важен не сам факт, что вилка подошла к розетке, а то, выдержит ли всю нагрузку каждый участок цепи.
